Технологические лестницы и площадки обслуживания

Технологические лестницы: назначение и классификация

Технологические лестницы и площадки обслуживания — это металлические конструкции, предназначенные для безопасного доступа персонала к производственному оборудованию, арматуре, трубопроводам, конвейерам и другим элементам, расположенным на высоте. В отличие от бытовых и эвакуационных лестниц, технологические изготавливаются по строгим нормативам — они рассчитаны на регулярную эксплуатацию и высокие нагрузки.

Основной стандарт для технологических лестниц — серия 1.450.3-6.94 «Лестницы, площадки, стремянки и ограждения стальные для производственных зданий промышленных предприятий». Она регламентирует типовые конструкции, размеры и материалы. Дополнительно применяется ГОСТ 23120-2016 — общие технические условия для маршевых лестниц, площадок и ограждений.

Серии технологических лестниц и площадок

Лестницы серии ЛХФ

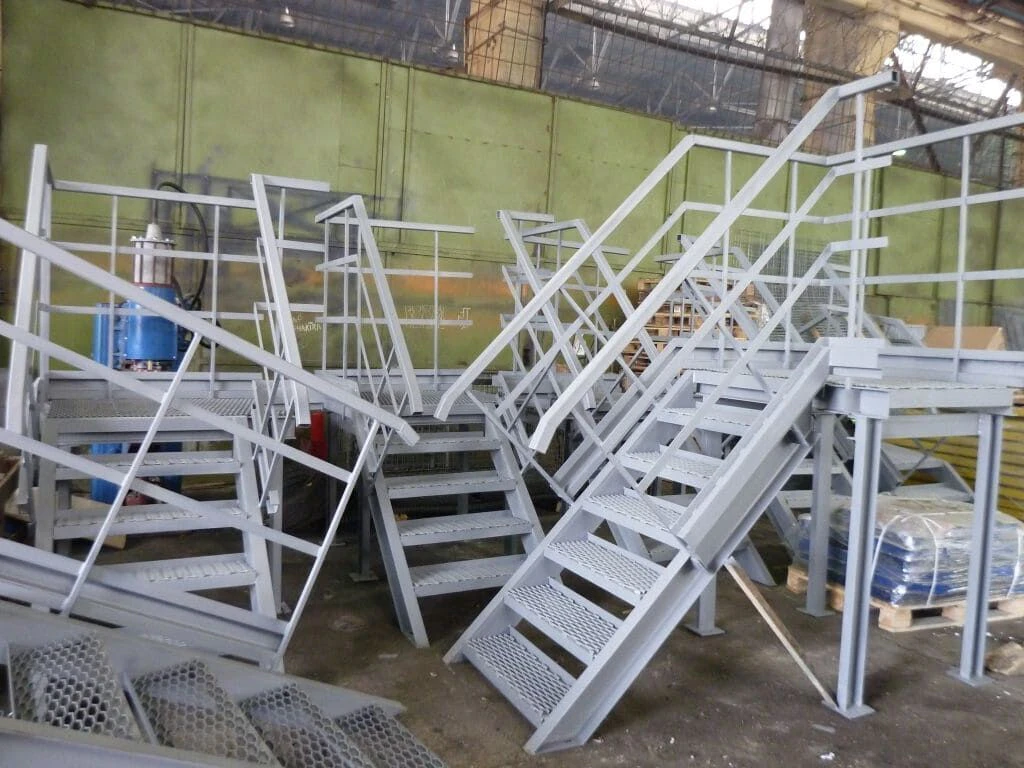

Маршевые лестницы с площадкой для доступа к оборудованию на высоту до 6 м. Уклон 45°, ширина 0,6–0,8 м. Ограждения с обеих сторон. Применяются в цехах, на производственных площадках, для обслуживания станков и установок.

Лестницы серии ЛГВ и ЛГФ

Вертикальные лестницы для подъёма на высоту до 20 м. ЛГВ — без ограждения (до 6 м), ЛГФ — с ограждением в виде дуг (от 6 м). Применяются для доступа на кровлю, к ёмкостям, к верхним ярусам оборудования.

Лестницы серии ЛХВ

Маршевые лестницы с ограждением, без площадки. Уклон 45°, ширина 0,8 м. Для доступа на антресоли, технологические площадки, между уровнями.

Площадки серии ПХФ и ПГФ

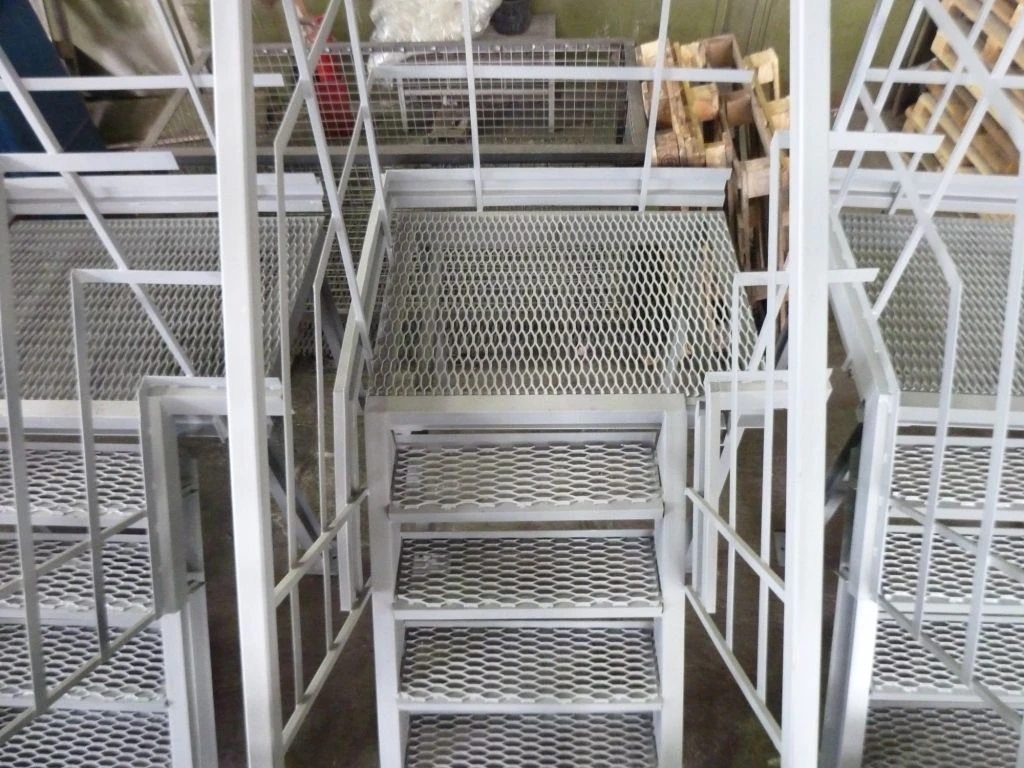

Площадки обслуживания с настилом. ПХФ — с рифлёным или ПВЛ-настилом, ПГФ — с решётчатым настилом ВИСП. Ширина 0,6–1,2 м, длина от 1 м. Применяются для обслуживания оборудования, арматуры, конвейеров.

Стремянки СХ и СГ

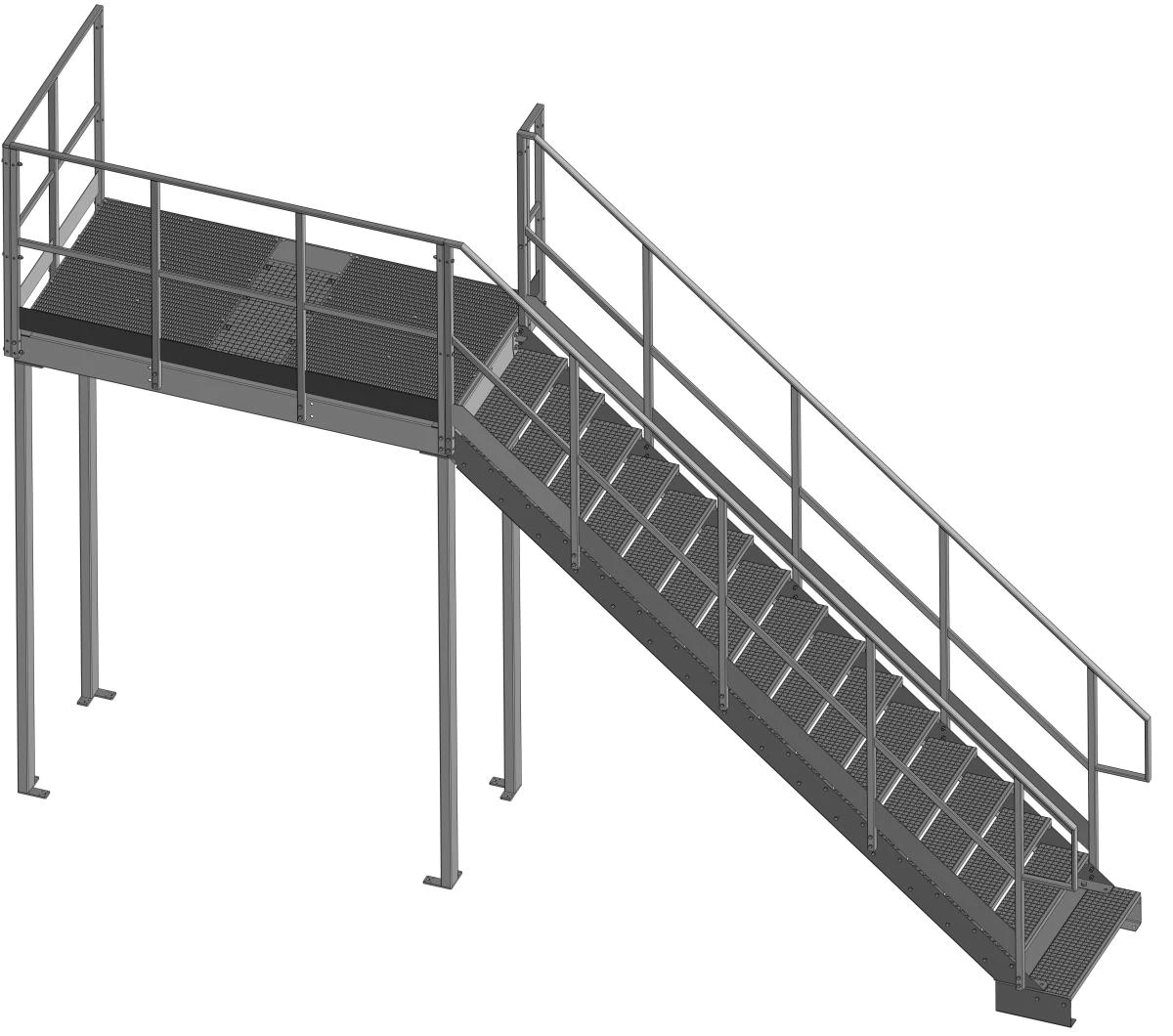

Стационарные стремянки для доступа к верхним ярусам оборудования. СХ — без ограждения, высота до 3 м. СГ — с ограждением, высота до 6 м. Изготавливаются с площадкой наверху и поручнями.

Ограждения ОЛХ и ОЛГ

Ограждения лестниц и площадок по ГОСТ 23120-2016. Высота перил — 1,1 м, бортик по низу — 100 мм. ОЛХ — ограждение лестниц маршевых, ОЛГ — ограждение вертикальных лестниц.

Нагрузки и расчёт

Технологические площадки и лестницы рассчитываются на определённые нагрузки согласно серии 1.450.3-6.94 и СП 20.13330:

• Стандартная нагрузка на площадку — 200 кг/м² (равномерно распределённая).
• Для площадок под оборудование — 300–400 кг/м².
• Для тяжёлого оборудования — до 1000 кг/м² (индивидуальный расчёт).
• Сосредоточенная нагрузка на ступень — 150–200 кг.
• Ветровая и снеговая нагрузка — по СП 20.13330 для наружных конструкций.

Для каждого проекта делаем расчёт: подбираем профиль, толщину металла, количество рёбер жёсткости. Все конструкции проходят контроль сварных швов и геометрии.

Материалы и настилы

Материалы каркаса

• Углеродистая сталь Ст3 — стандарт для технологических конструкций.
• Низколегированная сталь 09Г2С — для ответственных объектов и агрессивных сред.
• Нержавеющая сталь AISI 304/316 — для пищевых производств и химической промышленности.

Настилы

• Рифлёный лист (ГОСТ 8568-77) — классика для ступеней и площадок. Ромбический или чечевичный рифлёный рисунок, надёжное сцепление.
• Просечно-вытяжной лист (ПВЛ) по ТУ 36.26.11-5-89 — легче рифлёнки, вода и грязь проваливаются через отверстия. Хорошо для влажных цехов.
• Решётчатый настил ВИСП по ТУ 36-2370-82 — не задерживает снег и наледь, обеспечивает естественное освещение нижних ярусов. Оптимален для наружных площадок и площадок под трубопроводами.

Ограждения

Перила изготавливаем по ГОСТ 23120-2016: высота 1,1 м, бортик по низу 100 мм, вертикальные стойки, заполнение — прутки, сетка, ригели. По запросу — с бортиком, стеклом или нержавейкой. Подробнее — в разделе ограждения и перила.

Покрытие технологических лестниц

Для внутренних технологических конструкций достаточно стандартного покрытия. Для наружных и агрессивных сред применяем усиленные составы:

• Грунт ГФ-021 + эмаль ПФ-115 — стандарт для внутренних цехов. Срок службы 5–7 лет.
• Горячее цинкование по ГОСТ 9.307-89 — для наружных площадок, агрессивных сред, прибрежных зон. Срок службы 25–50 лет. Подробнее — горячее цинкование.
• Порошковая покраска по каталогу RAL — для архитектурного сочетания с оборудованием. Подробнее — порошковая покраска.
• Огнезащита — при требованиях пожарной безопасности к конструкциям внутри цеха. Подробнее — огнезащита металлоконструкций.

Сколько стоит технологическая лестница

Итоговая цена зависит от типа, высоты, ширины, нагрузок и покрытия:

• Лестница ЛХФ (маршевая с площадкой до 6 м) — от 68 000 ₽;
• Лестница ЛГВ (вертикальная без ограждения до 6 м) — от 42 000 ₽;
• Площадка ПХФ (с рифлёным или ПВЛ-настилом) — от 85 000 ₽;
• Стремянка СХ (стационарная, до 3 м) — от 28 000 ₽;
• Ограждения ОЛХ/ОЛГ — от 8 000 ₽/пог.м.

Для крупных промышленных объектов и серийных заказов — скидки до 15 %. Используйте калькулятор выше для ориентировочного расчёта.

Как заказать технологическую лестницу

Пришлите чертёж КМ, КМД или эскиз на почту zakaz-smg@bk.ru. Укажите:

• тип конструкции (лестница, площадка, стремянка);
• высоту подъёма;
• ширину и длину площадки;
• нагрузку на площадку;
• тип настила (рифлёнка, ПВЛ, ВИСП);
• покрытие;
• тип крепления к оборудованию или строительным конструкциям;
• сроки.

Инженер проверит расчёт, подберёт профиль и подготовит смету. При необходимости выедем на объект для обследования.
