Эстакады и площадки обслуживания

Металлические эстакады и площадки обслуживания от «СтальПроект»

Компания «СтальПроект» проектирует и изготавливает эстакады и площадки обслуживания для промышленных объектов: нефтегазового сектора, энергетики, химии, металлургии и производств. Работаем по типовым сериям и индивидуальным чертежам КМ и КМД. Полный цикл — от расчёта нагрузок и разработки документации до изготовления и монтажа на объекте.

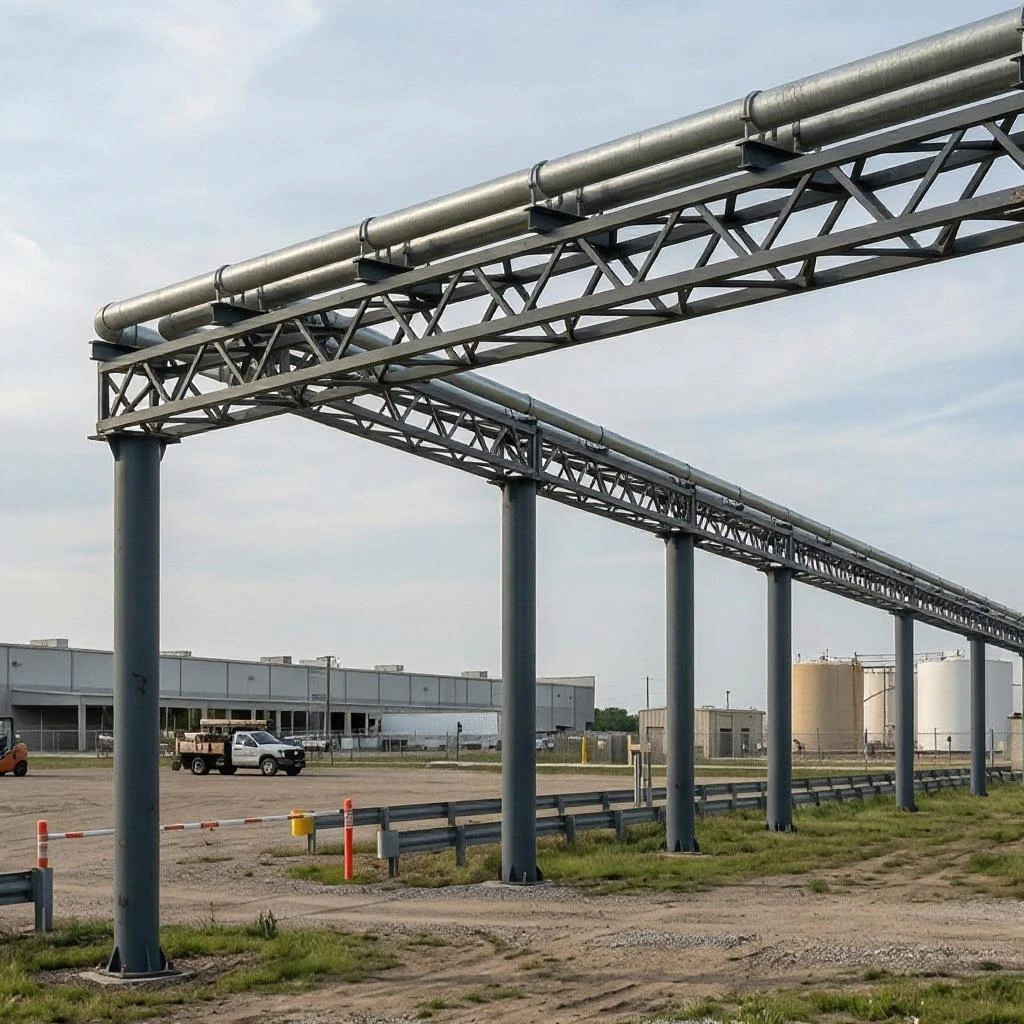

Эстакады используются для прокладки трубопроводов и кабельных трасс между цехами и установками, площадки обслуживания — для безопасного доступа к оборудованию, арматуре, резервуарам и конвейерам. От точности изготовления этих конструкций зависит не только удобство эксплуатации, но и безопасность персонала на высоте.

Типы конструкций и их применение

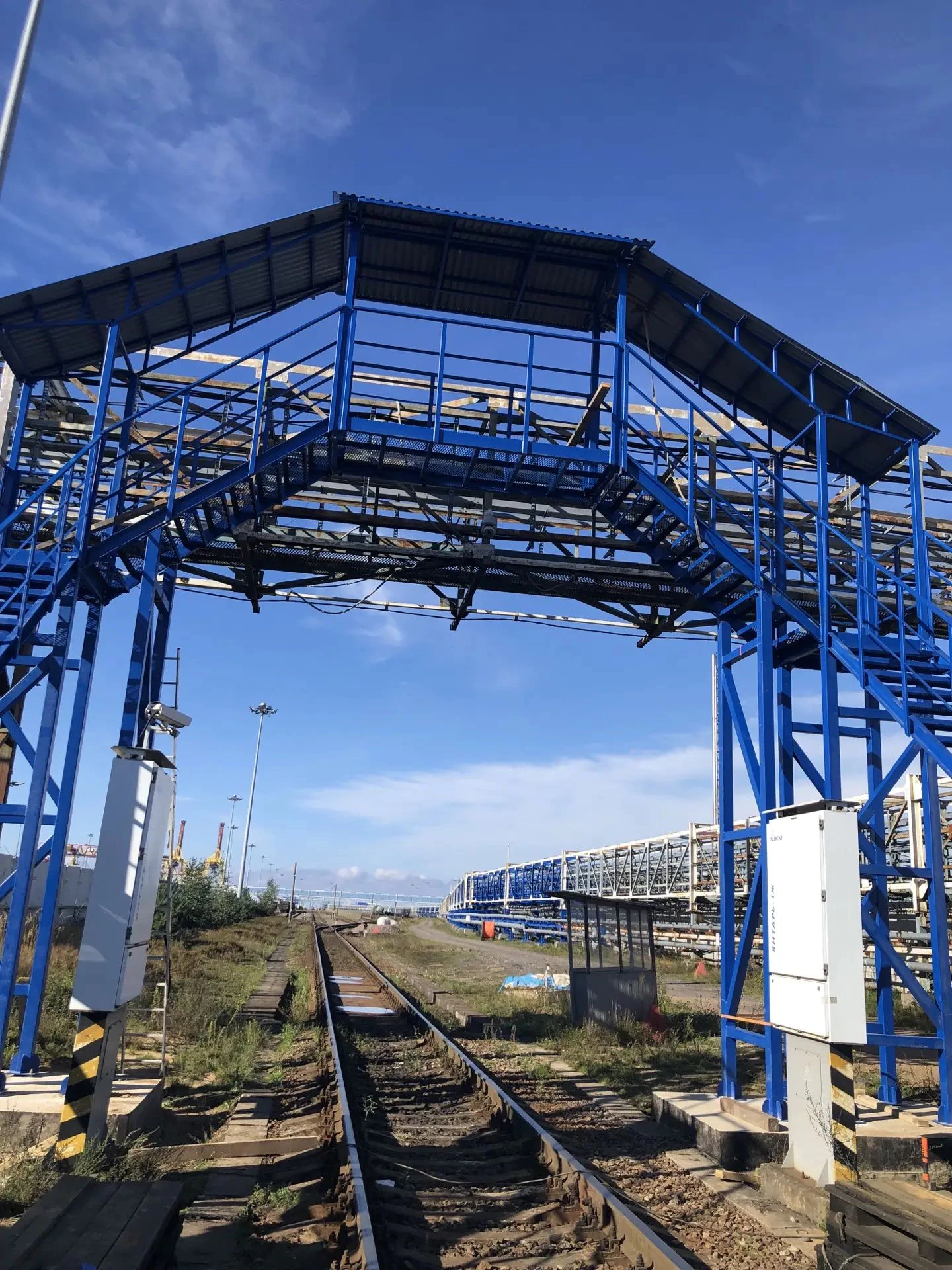

• Технологические эстакады — для прокладки трубопроводов, кабелей, лотков. Расчётные нагрузки до 1000 кг/м². Применяются на НПЗ, химических и металлургических производствах.
• Переходные мостики — пешеходные переходы через трубопроводы и каналы. С перилами, настилом и лестничными сходами по ГОСТ.
• Кабельные эстакады — облегчённые конструкции для силовых и контрольных кабелей. Используются между зданиями и по территории предприятий.

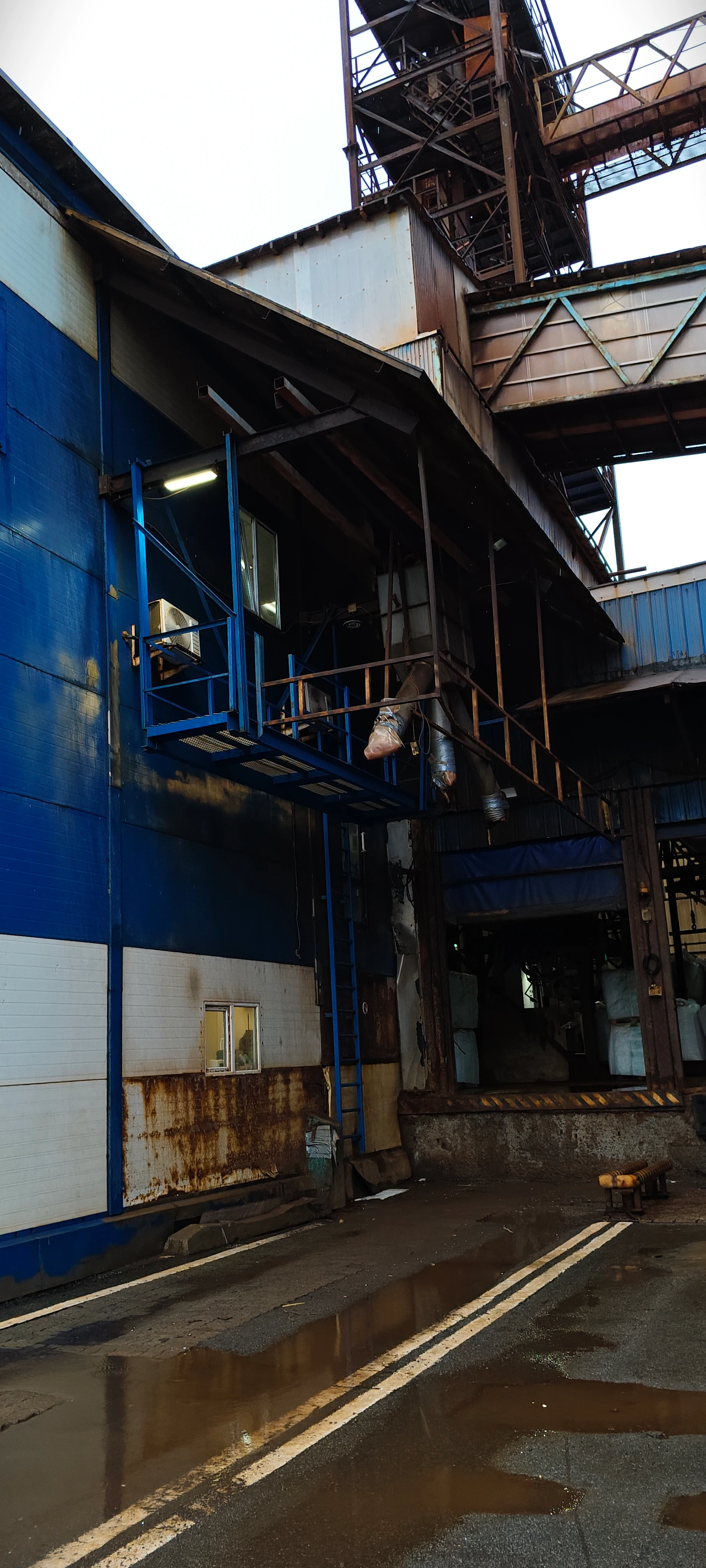

• Площадки обслуживания — для доступа к оборудованию, резервуарам, конвейерам. Комплектуются лестницами, ограждениями и настилом.
• Сливо-наливные эстакады — для автоцистерн и ЖД-цистерн. С площадками, откидными мостиками и ограждениями.
• Рабочие площадки — стационарные и временные, под оборудование и ремонтные зоны.

Настил, ограждения и антикоррозионная защита

Для площадок и эстакад применяем три типа настила:

• Рифлёный лист — для внутренних площадок и постоянного доступа.
• Просечно-вытяжной настил — для облегчённых конструкций с высокими требованиями к весу.
• Решётчатый настил ВИСП — оптимален для наружных площадок: не задерживает снег и наледь, обеспечивает естественное освещение нижних ярусов.

Ограждения изготавливаем по ГОСТ 23120-2016 — высота перил не менее 1100 мм, бортик — не менее 100 мм. Покрытие подбираем под условия эксплуатации:

• Стандартное — грунтовка ГФ-021 + эмаль ПФ-115 (умеренные условия);
• Горячее цинкование — по ГОСТ 9.307-89 (для открытой эксплуатации и агрессивных сред);
• Эпоксидные и полиуретановые покрытия — для химических производств.

Как заказать эстакаду или площадку

Пришлите чертёж КМ или опишите задачу — наш проектный отдел подготовит расчёт нагрузок, подберёт профиль и разработает документацию. Для сложных объектов организуем выезд инженера на площадку.

Звоните: +7 (920) 730-07-26 — проконсультируем по срокам, стоимости и техническим решениям.

Работаем с проектными институтами, генеральными подрядчиками, промышленными предприятиями. Доставка и монтаж — по всей России.
