Каркасы автосервисов и СТО: что важно учесть
Автосервис — это не просто здание. Здесь нужно учесть технологию: подъёмники, вентиляцию, водоотведение, зоны приёмки и ожидания, офис и клиентскую. Металлокаркас автосервиса отличается от обычного склада или ангара — он проектируется под конкретную планировку постов и оборудования.
Главные отличия автосервиса от других зданий:
- Высота под подъёмники. Минимум 4,5 м от пола до низа несущих конструкций для 2-стоечного подъёмника. С антресолью под офис — 6,5 м и выше.
- Нагрузки от подъёмников. Под стойки подъёмников нужны усиленные фундаменты или отдельные закладные. Нагрузки передаются точечно, до 5 т на стойку.
- Вентиляция. Обязательна по СанПиН. Короба вентиляции крепятся к каркасу — учитываем это в расчёте.
- Водоотведение. Для моек и зон с мокрыми процессами — трапы, уклоны пола, гидроизоляция.
- Пожарная безопасность. Для кузовных цехов с покрасочной камерой — огнезащита металлоконструкций R45–R90.
Типы автосервисов
Универсальный автосервис
Полный цикл работ: ТО, диагностика, ремонт двигателя, подвески, тормозов. Площадь 300–800 м², 3–10 постов. Высота под подъёмники 6–7 м. Обычно с антресолью под офис и клиентскую зону. Подробнее — в разделе быстровозводимые здания.
СТО (станция технического обслуживания)
Специализированное СТО под конкретный бренд или тип работ. Пролёты до 24 м, высота 5,5–7 м. 2–6 постов. Часто с отдельной зоной приёмки и клиентской.

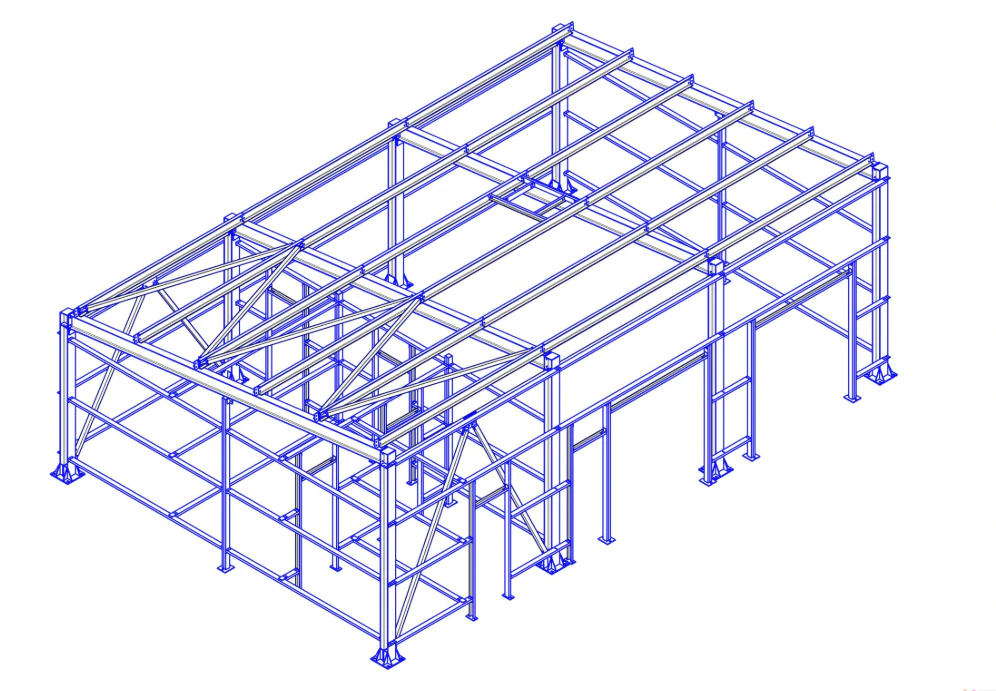

Автомойка
Влажные процессы, водоотведение, вентиляция. Площадь 100–400 м², 1–4 поста. Пол — с гидроизоляцией и трапами. Стены — влагостойкие сэндвич-панели или профлист с усиленной антикоррозийной защитой.
Шиномонтаж
Компактное здание 60–150 м². 1–3 поста. Балансировочные и монтажные станки, подъёмник или домкраты. Небольшая клиентская зона. Отличается минимальной площадью и быстрым строительством.
Кузовной цех
Покрасочная камера, стапель, зона подготовки. 200–600 м². Повышенные требования к вентиляции (местные отсосы) и огнезащите металлоконструкций R45–R90. Возможно использование сэндвич-панелей PIR.
Грузовой сервис
Автосервис для грузовиков и спецтехники. Пролёты до 30 м, высота до 10 м. Ямы или мощные подъёмники до 20 т. Возможно использование мостового крана для снятия узлов. Подробнее — в разделе каркасы цехов.
Конструктивные особенности
Пролёты и высота
- Шиномонтаж и СТО: пролёт 12–18 м, высота 5,5–6,5 м.
- Универсальный автосервис: пролёт 15–24 м, высота 6–7 м.
- Автомойка: пролёт 12–18 м, высота 5–6 м.
- Кузовной цех: пролёт 18–24 м, высота 6–8 м.
- Грузовой сервис: пролёт 24–30 м, высота 8–10 м.
Колонны и связи
- Двутавр 20К1–30К1 для стандартных автосервисов.
- Двутавр 35К1–40К1 для грузовых сервисов и кузовных цехов.
- Профтруба 200×200 для лёгких ЛМК-автосервисов.
- Связи из уголка 63×5–90×6.
Фермы и прогоны
- Фермы из уголка 63×5–90×6 в связке с швеллерами — для пролётов 18–24 м.
- Прогоны из швеллера 14–16 или профтрубы 100×50.
- Шаг прогонов 1,5–2 м в зависимости от обшивки.
Антресоль под офис
Стандартное решение для автосервиса — антресоль 50–200 м² на втором уровне. На ней размещаются офис, клиентская зона, склад запчастей, комната отдыха. Нагрузка на антресоль 400–600 кг/м². Изготавливаем из прокатных балок или ЛМК-профиля.
Инженерные системы в каркасе
Важно: все инженерные системы (вентиляция, электрика, водоснабжение, водоотведение) крепятся к металлокаркасу. Это создаёт дополнительные нагрузки, которые нужно учесть в проекте КМ. Короба вентиляции для автосервиса 500 м² весят 1,5–3 т — это заметная нагрузка на фермы.
Вентиляция
- Общеобменная вытяжка для зоны ремонта — 3–4 объёма воздуха в час.
- Местные отсосы для кузовного и малярного цеха.
- Приточная вентиляция с подогревом.
- Короба крепятся к фермам или подвешиваются к прогонам.
Электрика
- Силовые линии для подъёмников (380 В).
- Освещение рабочей зоны — не менее 300 лк.
- Кабельные лотки и трассы.
- Заземление и защита от поражения током.
Водоснабжение и водоотведение
- Мойка — трапы по всей длине поста, уклоны 1–2%.
- Подводка воды к постам ТО.
- Гидроизоляция пола в мокрых зонах.
- Жироуловители для автомоек.
Пожарная безопасность
- Огнезащита каркаса R45–R90 для кузовных цехов.
- Пожарная сигнализация и оповещение.
- Аварийное освещение и эвакуационные выходы.
- Для покрасочных камер — отдельные требования (взрывозащита).
Обшивка и материалы
- Сэндвич-панели MW 100–150 мм — для отапливаемых автосервисов. Негорючий утеплитель, экономия на отоплении до 40%.
- Сэндвич-панели PIR — для кузовных цехов и влажных зон. Хорошая теплоизоляция, толщина до 200 мм.
- Профлист С21, НС35 — для неотапливаемых СТО, шиномонтажа. Дешевле, но нет тепла.
Для мойки — влагостойкие материалы с защитным покрытием. Для кузовного цеха — огнестойкие сэндвич-панели с огнезащитой каркаса. Подробнее — обшивка сэндвич-панелями и обшивка профлистом.
Сколько стоит каркас автосервиса
Итоговая цена зависит от типа автосервиса, площади, числа постов и обшивки:
- Шиномонтаж 100 м² — от 1 200 000 ₽ под ключ с профлистом;
- СТО 300 м² (4 поста) — от 2 500 000 ₽ под ключ;
- Универсальный автосервис 450 м² (6 постов) с антресолью — от 3 500 000 ₽ под ключ;
- Автомойка 150 м² (2 поста) — от 1 500 000 ₽ под ключ;
- Кузовной цех 400 м² с покрасочной камерой — от 3 800 000 ₽ под ключ;
- Грузовой сервис 800 м² — от 6 800 000 ₽ под ключ.
Используйте калькулятор выше для точного расчёта. Скидки для крупных объектов — до 15 %.
Как заказать каркас автосервиса
Пришлите ТЗ, планировку постов или эскиз на почту zakaz-smg@bk.ru. Укажите:
- тип автосервиса (универсальный, СТО, мойка, кузовной);
- габариты — длина, ширина, высота;
- количество и тип постов;
- нужна ли антресоль под офис;
- какое оборудование планируется (подъёмники, стенды, камеры);
- нужна ли отапливаемость;
- тип грунта на площадке;
- сроки.
Инженер подберёт оптимальную конструкцию, сделает расчёт нагрузок, подготовит смету. При необходимости выедем на замер участка.
Звоните: +7 (920) 730-07-26 — проконсультируем по типам, материалам и срокам.
